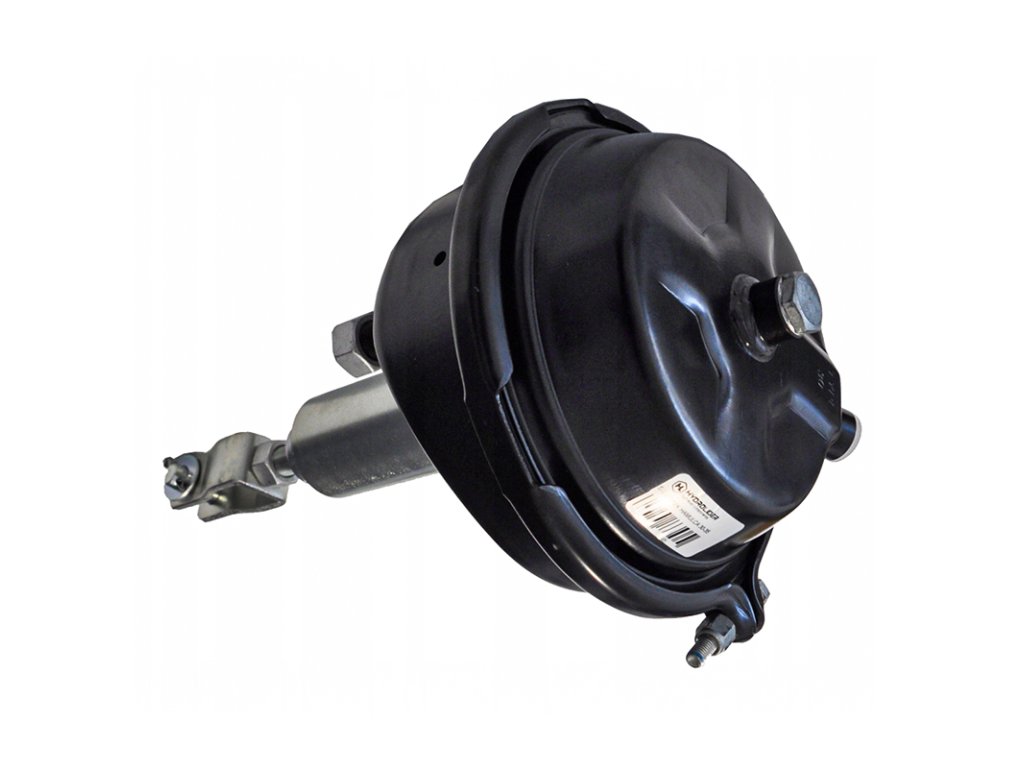

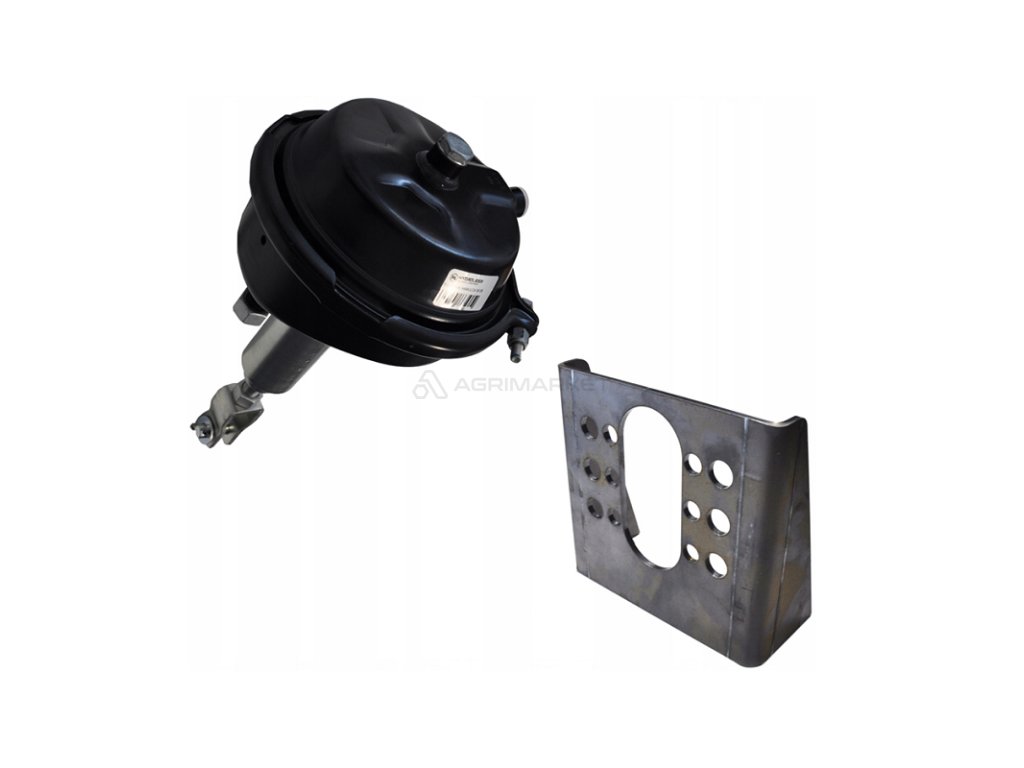

Vzduchohydraulický brzdový ovladač T30-35 s montážní konzolou

Univerzální brzdový válec, který je kombinací pneumatického, standardního brzdového válce a jednočinného hydraulického válce podepřeného pružinou. Určeno pro hydraulické nebo pneumatické ovládání brzdové nápravy bez vnějšího tlumení rázů pružinou. Je ideální pro situace, kdy je stejný přívěs připojen střídavě k několika vozidlům, z nichž některá mají hydraulicky ovládaný brzdový systém a jiná pneumaticky. Všestranné použití, včetně: při výrobě zemědělských, sadových, lesnických, stavebních a nákladních přívěsů, speciálních vozidel jako jsou sypače, kejdové cisterny, postřikovače, cisterny a další  s vlastním vzduchovým nebo hydraulickým systémem. Pohon se hodí mj. pro zemědělské přívěsy Autosan Sanok D-35, D-47, D-50 D-732, HL 8011, HL 6011  a dále pro přívěsy značek: DAF, Krone, Scania, RVI, MB, MAN.

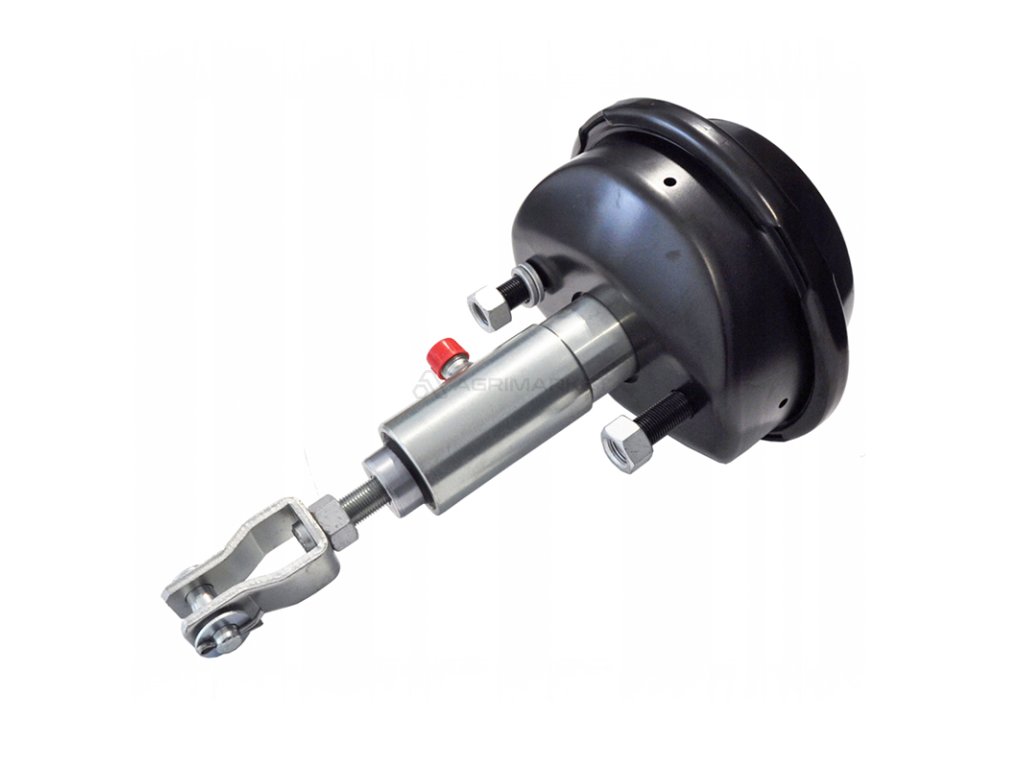

Kompletní brzdový válec se skládá z válce s integrovaným předpětím pružiny,  nádobky s membránou a hrotu vidlice. Výhodou aktuátoru je krátká reakční doba při nárazu
a připravenost k okamžitému použití.

Zdvih pístnice:

75 mm

Průměr pístnice:

35 mm

Rozteč montážních šroubů:

120 mm

Tlaková síla při 100 barech:

Tlaková síla při 6,5 baru:

Povrchová úprava:

Připojení pneumatické hadice:

Připojení hydraulické hadice:

Montážní držák ovladače:

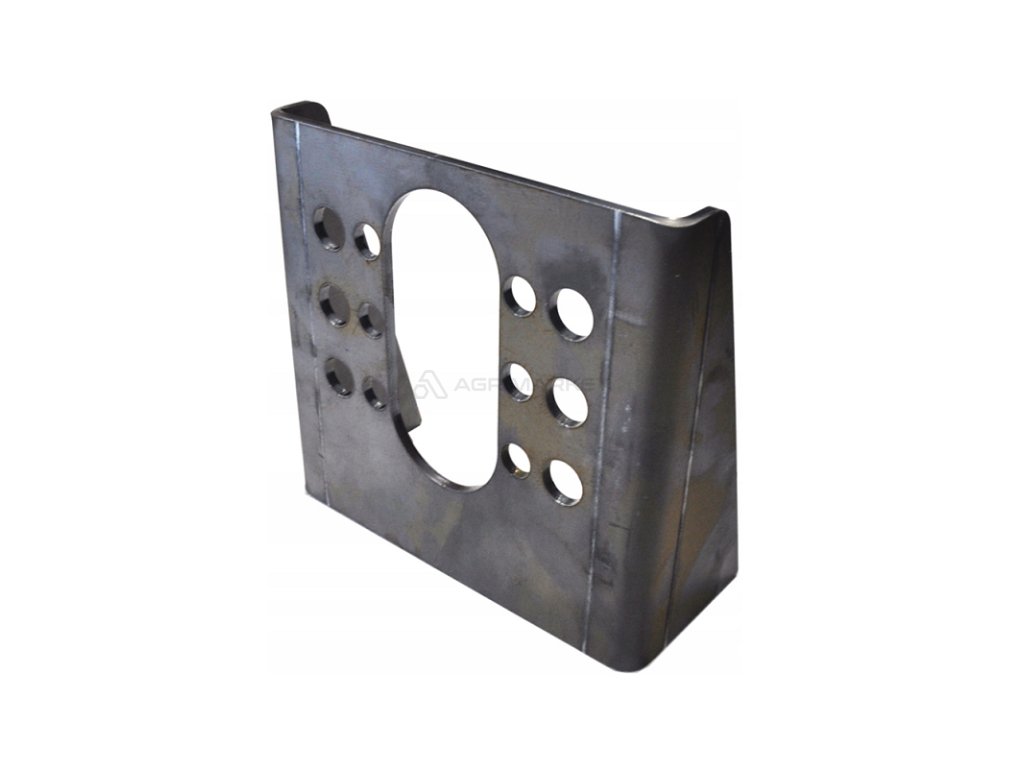

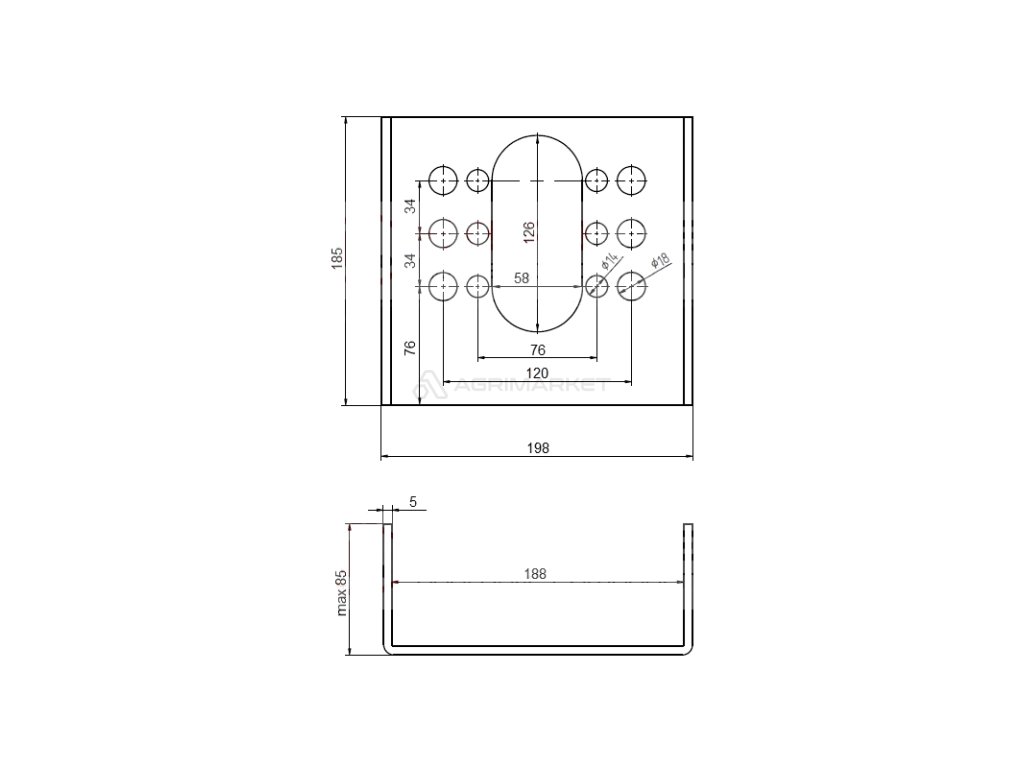

Montážní držák pohonu s roztečí otvorů 76 mm nebo 120 mm. Má tři řady otvorů, které umožňují nastavení výšky aktuátoru vzhledem k ose a nastavení vidlic aktuátoru k pákovému mechanismu brzdového bubnu. Určeno pro montáž pneumatických a pneumaticko-hydraulických pohonů. Vyrobeno z 5mm silného svařovaného plechu. Nemá žádný ochranný povlak a je určen k přivaření k nápravě nebo nosníku.
