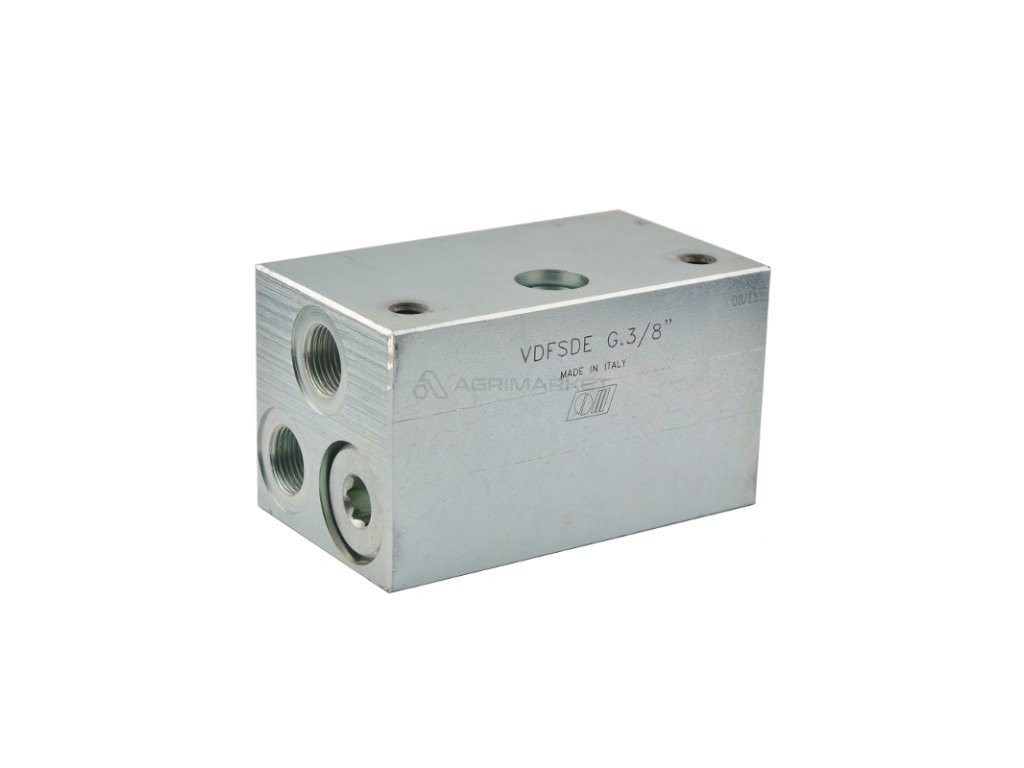

Hydraulický ventil secí stroje dvojitý

Výroba:

Originální výrobek značky Oleodinamica Marchesini, symbol: 81.35.53.002

Použití:

Tento ventil se používá pro hydraulické ovládání znamenáků na secích strojích, sázecích strojích brambor a podobných strojích. Obsluha může po vhodném spojení ventilu s pohony libovolně přepínat polohu znamenáků, aniž by opustila kabinu traktoru.

Uzpůsobeno pro secí stroje, kde jsou značkovače ovládány dvěma dvojčinnými válci. Ventil umožňuje ovládání secího stroje v traktorech se dvěma hydraulickými výstupy nebo přes jednu sekci s výstupy A a B v hydraulickém rozvaděči.

Princip fungování:

Obsluha po příslušném spojení ventilu s pohony může libovolně přepínat polohu znamenáků, aniž by opustila kabinu traktoru.

Sled událostí po uvolnění tlaku
olej na V2:

Značka A se vysune - Značka A se stáhne - Značka B se vysune - Značka B se stáhne

Připojení:

Připojte V1 a V2 k přívodnímu vedení, například k zásuvkám na traktoru nebo ke dvěma portům A a B v sekci rozdělovače. Připojte jednu stranu A a B z ventilu k portům C2 na dvojčinných pohonech.

Připojte druhou stranu A a B z ventilu k portům C1 na pohonech.

Výhodou ventilu VDFSDE oproti jednoduchému VDFS je možnost připojení všech čtyř potrubí od dvojčinných pohonů do jednoho bloku.

Pomocí VDFS můžeme připojit pouze dvě hadice od pohonů ke kotníku a další dvě je třeba přemostit odpalištěm a vést k traktoru samostatným potrubím.

Technická data:

• Maximální průtok: 40L/min
• Počet hydraulických otvorů v těle: 6
• Vnitřní závity v těle: BSP 3/8"
• Materiál: galvanizovaná ocel
• Maximální povolený tlak: 350 bar
• Hmotnost: 2,540 kg

Teplotní rozsah a typ oleje:

• Přípustná teplota okolí: -40ºC až 60ºC
• Přípustná teplota oleje: -15ºC až 80ºC
• Typ oleje: Hydraulický olej na bázi minerálního oleje
