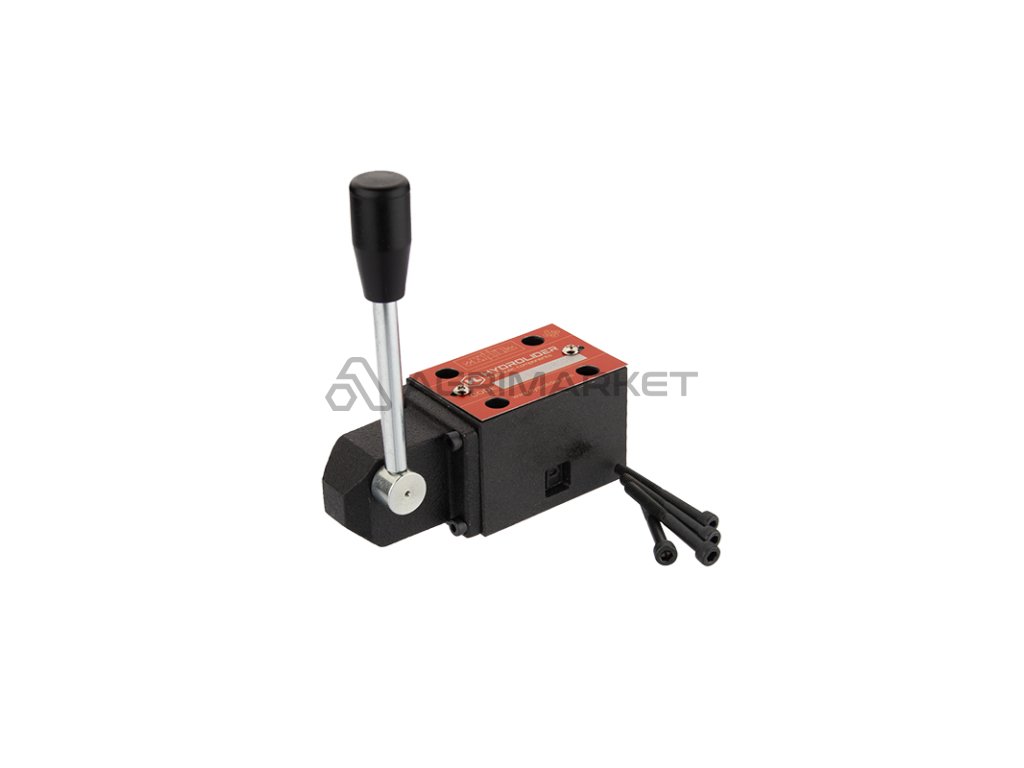

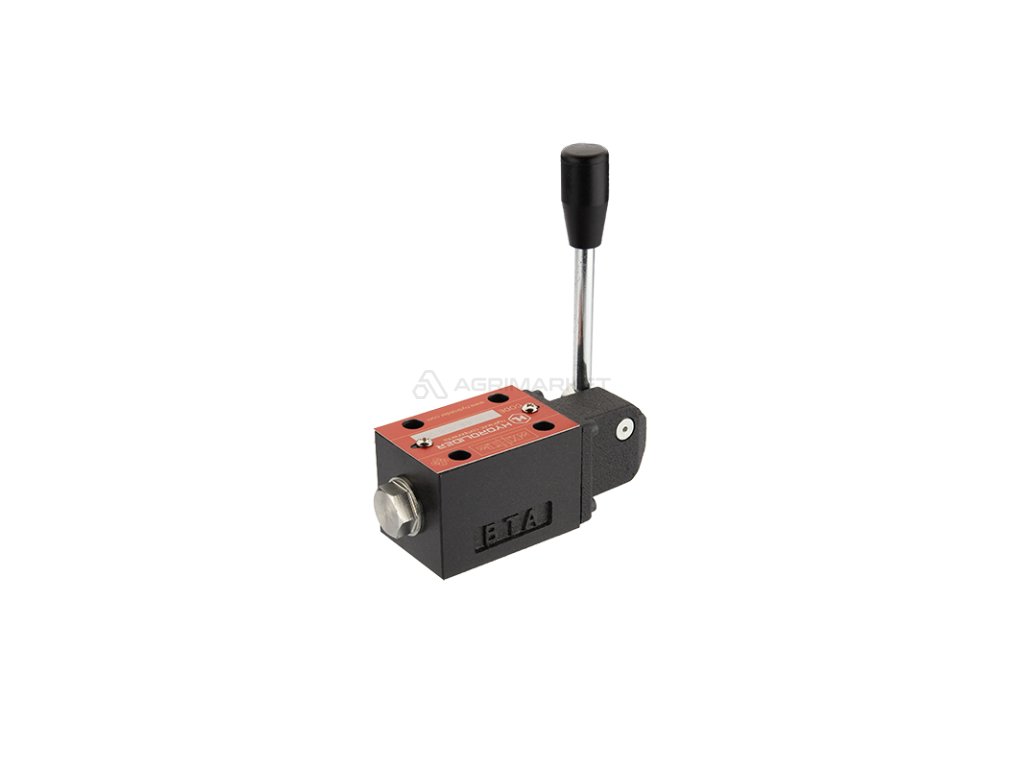

Hydraulický rozvaděč typového štítku CETOP 3 NG6, ručně ovládaný pákou, 3-polohový jezdec

Je široce používán v hydraulických systémech ve stavebnictví, zemědělství a průmyslu. Kluzné rozdělovače pro deskovou instalaci se používají k ovládání směru toku oleje, což vede ke specifickému pohybu nebo zastavení přijímače, např. pohonu nebo hydraulického motoru. Rozvaděč je díky svému hydraulickému schématu použit jako pracovní sekce při konstrukci kompletního deskového rozvaděče typu CETOP 3 NG6. Rozvaděč umožňuje ovládat dvojčinný servomotor nebo hydromotor v obou směrech, kde je požadováno, aby se v neutrální poloze (bez proudu) pístnice servomotoru nebo motor pohyboval volně a nebyl ničím blokován. V neutrální poloze (bez proudu) je jezdec ve výchozí poloze (0), tato poloha je udržována stabilizačními pružinami. Po přivedení proudu na jeden ze dvou elektromagnetů posunovač změní polohu jezdce do polohy (1) nebo (2), čímž se změní směr proudění oleje.

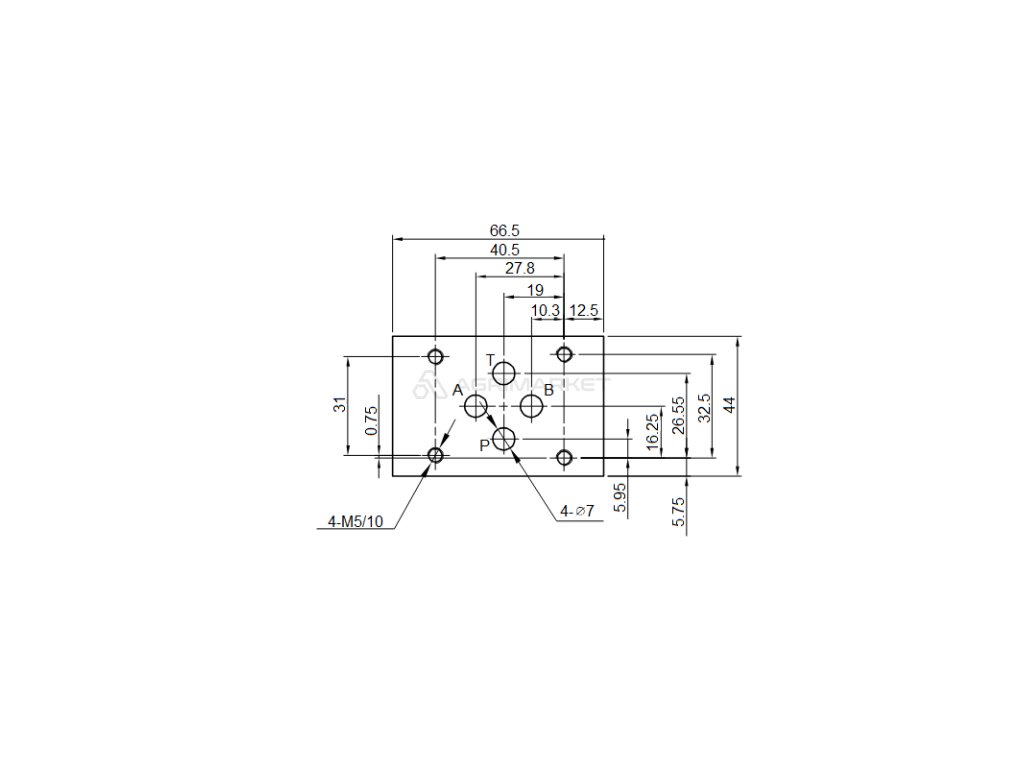

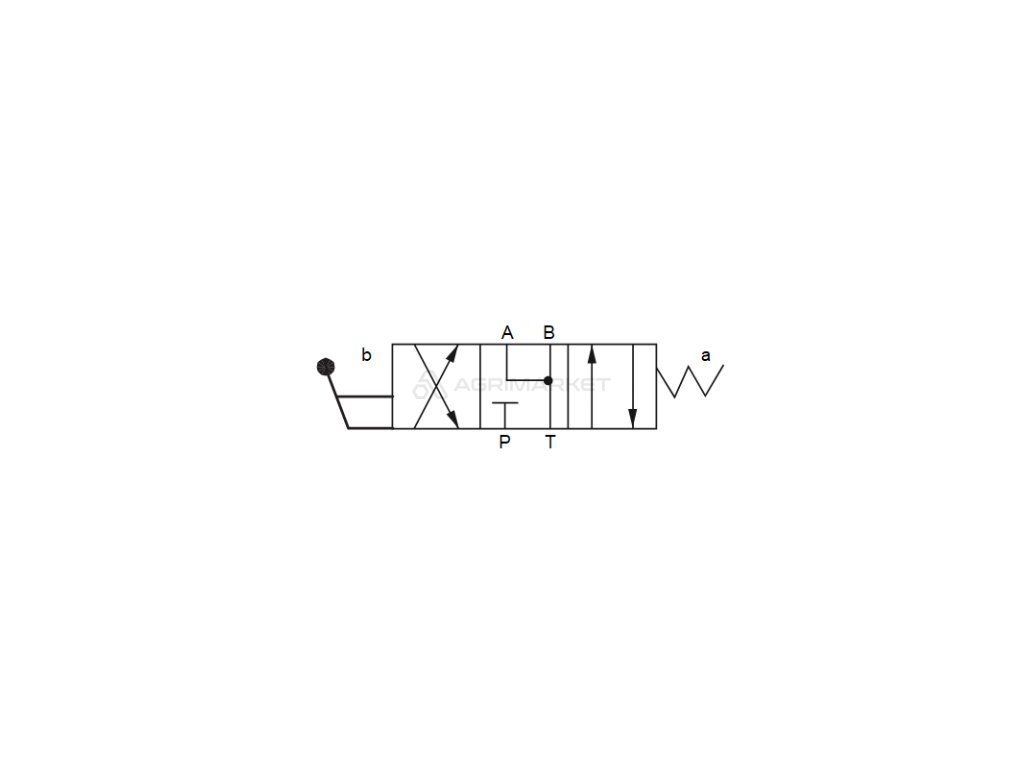

P/T---A---B

P---B / A---T

P---A / B---T

• P, A, B: 315 bar
• T: 100 bar

80 l/min

minerální hydraulický olej

-20 + 70 °C

2,8-100 mm3/s
