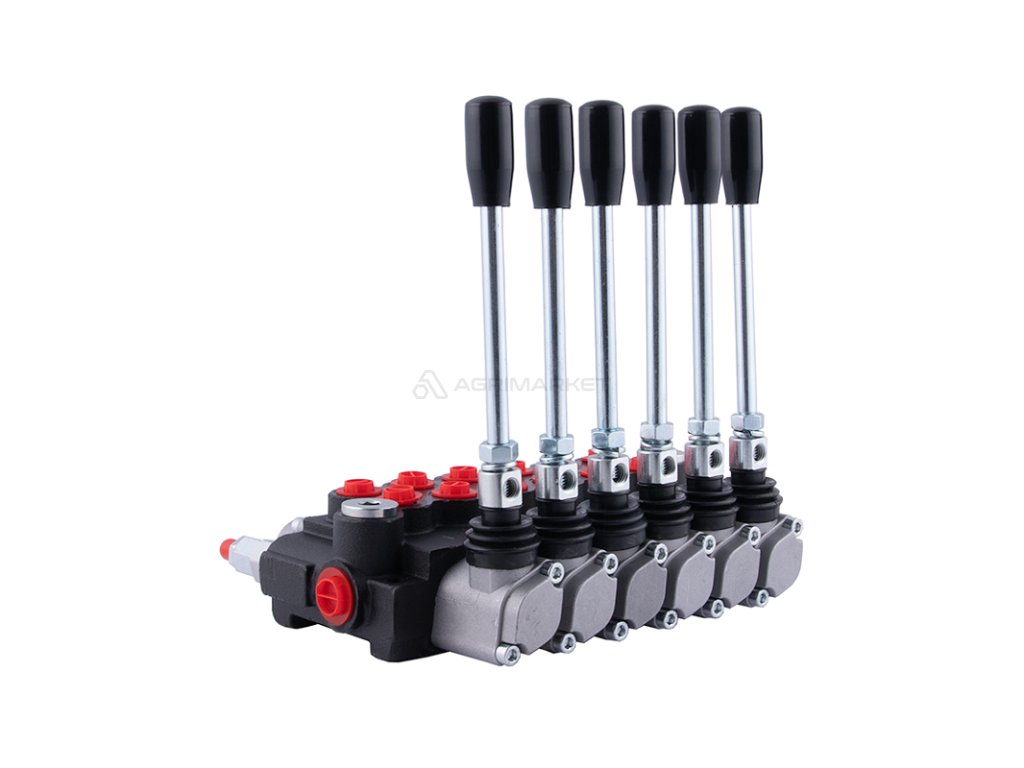

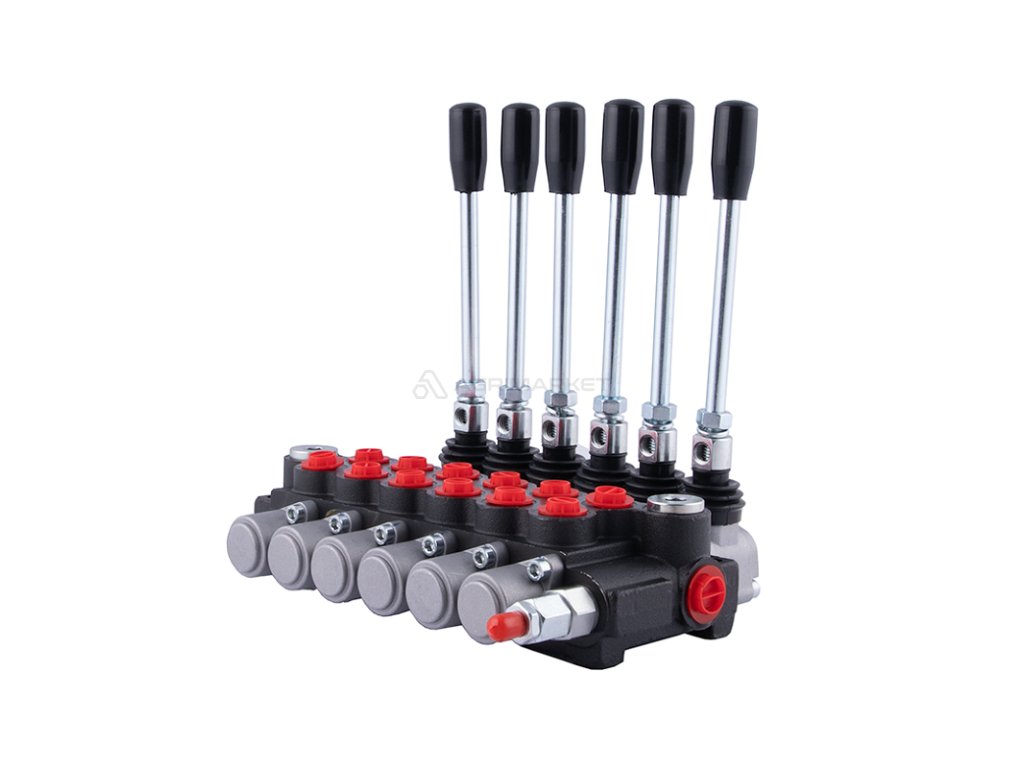

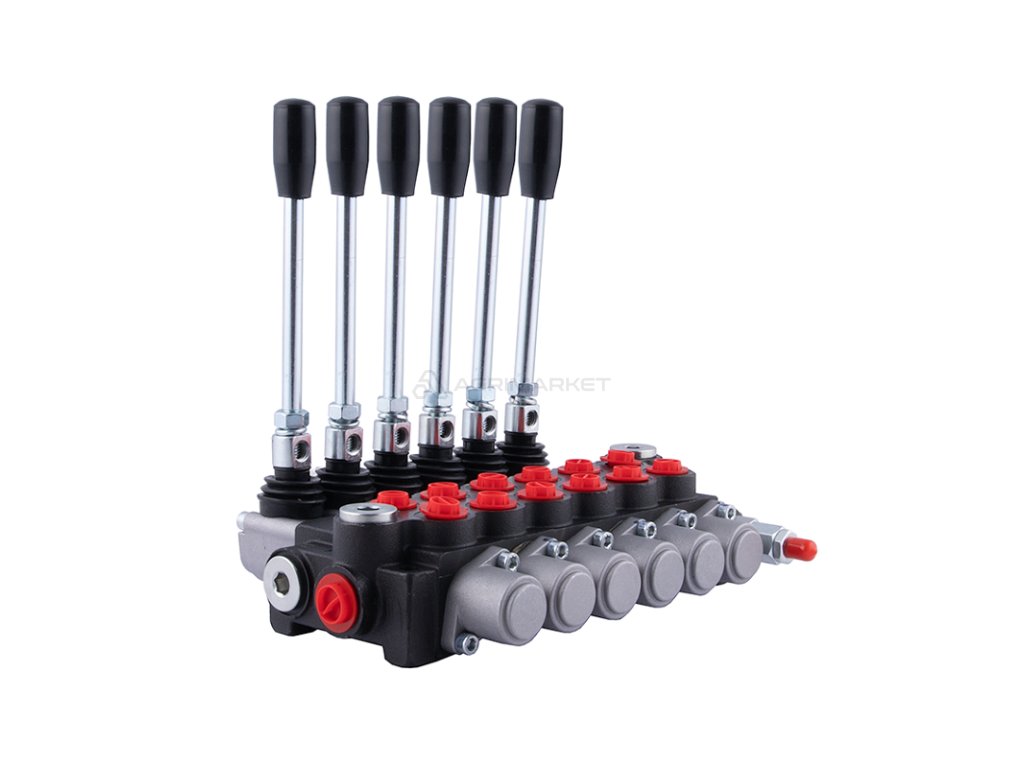

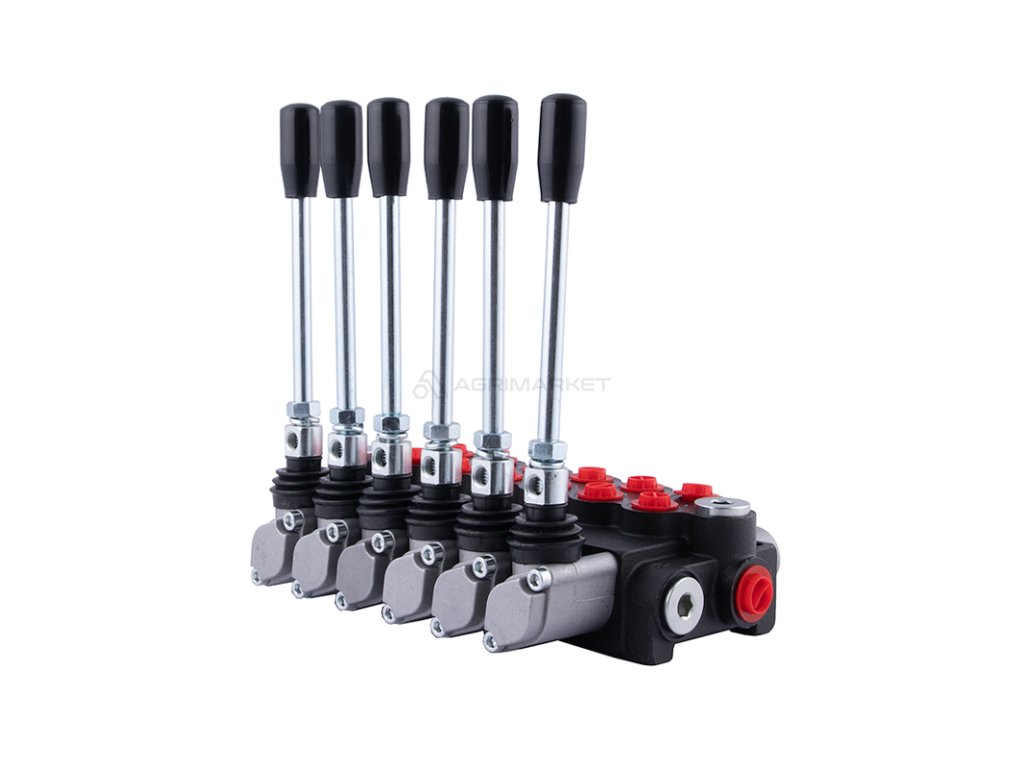

Hydraulický rozvaděč, 6 sekcí, 40 l/min 6P40A1A1A1A1A1A1A1GKZ1, ovládaný pákou

81.10.01.060

Hydrolider

Každá sekce je uzpůsobena pro ovládání jednostranného nebo oboustranného válce. Má tlakový výstup N potřebný pro sériové připojení nebo pro instalaci rozdělovače jako dalšího do stávajícího systému.

Rozvaděč je určen pro různé typy strojů jako jsou: zemědělské stroje, traktory, postřikovače, tourery, kyklopy, nakladače HDS, stavební stroje, nakladače, bagry, zametače, průmyslové stroje a další hydraulicky ovládaná zařízení.

Maximální průtok:

Řízení:

Počet sekcí:

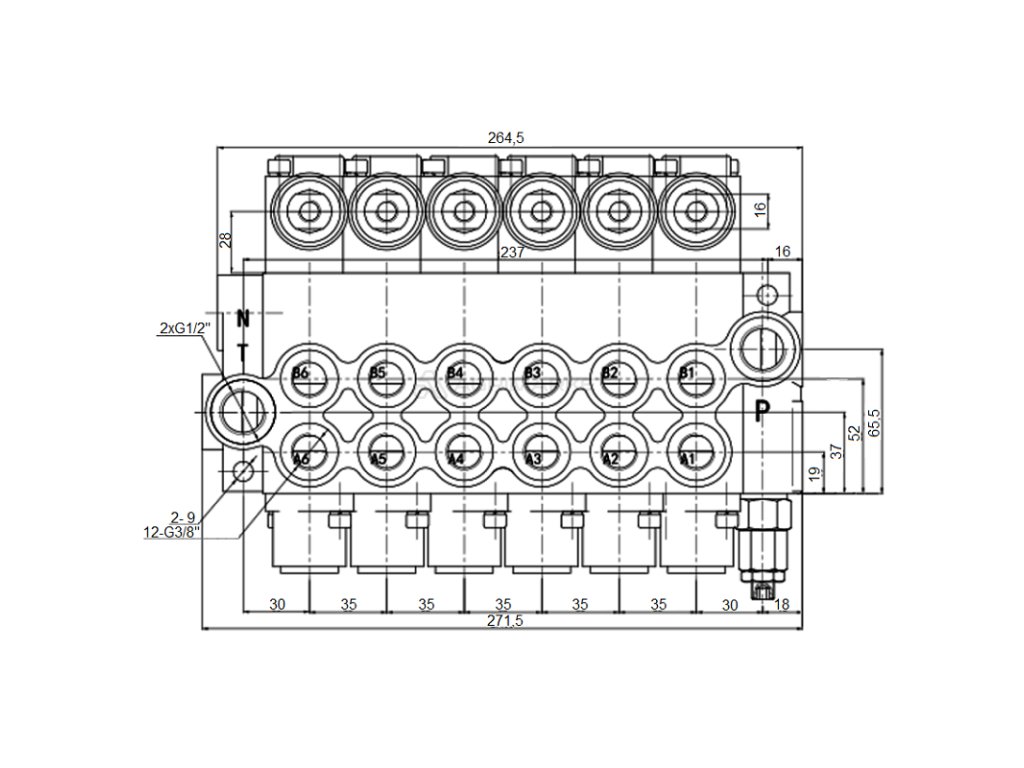

Vnitřní závity v těle:

Maximální přívodní tlak:

Maximální zpětný tlak:

Maximální tlak na sekce:

• Každá třípolohová páka (1 - 0 - 2), odpružená, která se automaticky vrací z provozní polohy do neutrální startovací polohy
• Neutrální poloha 0 (páka nastavena svisle), pístnice válce stojí - olej jde do přepadu.
• Pracovní poloha 1 (páka nastavená v přední diagonální poloze), pístnice válce se vysune.
• Pracovní poloha 2 (páka nastavená šikmo dozadu) - pístnice válce se zasouvá.

Přepouštěcí ventil:

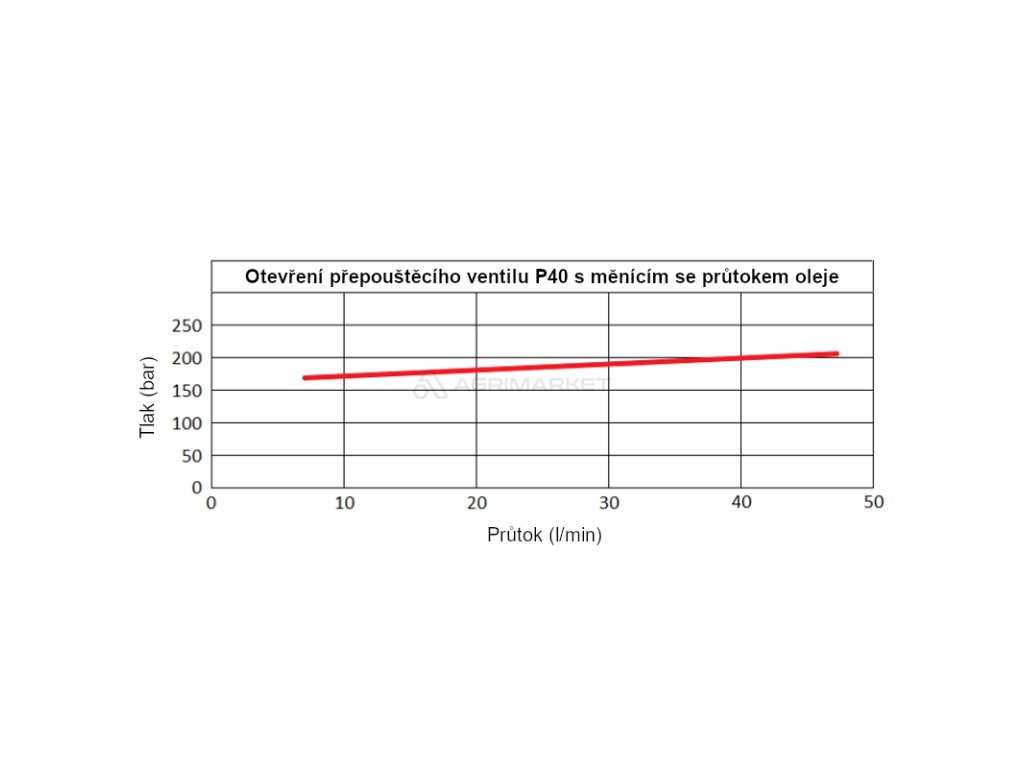

Otevírací tlak přepouštěcího ventilu se zvyšuje úměrně s rostoucím průtokem:

• 170 barů při 10 l/min
• 180 barů při 20 l/min
• 190 barů při 30 l/min
• 200 barů při 40 l/min

Sady pro přesné měření tlaku naleznete v sekci Manometry - měřicí sady Před spuštěním je doporučeno zkontrolovat a nastavit vhodný tlak. Možnost samočinného nastavení, změna plné otáčky o 30Bar.

Přípustná okolní teplota:

Přípustná teplota oleje:

hydraulický olej na bázi minerálního oleje, např. HL32 nebo HL 46
