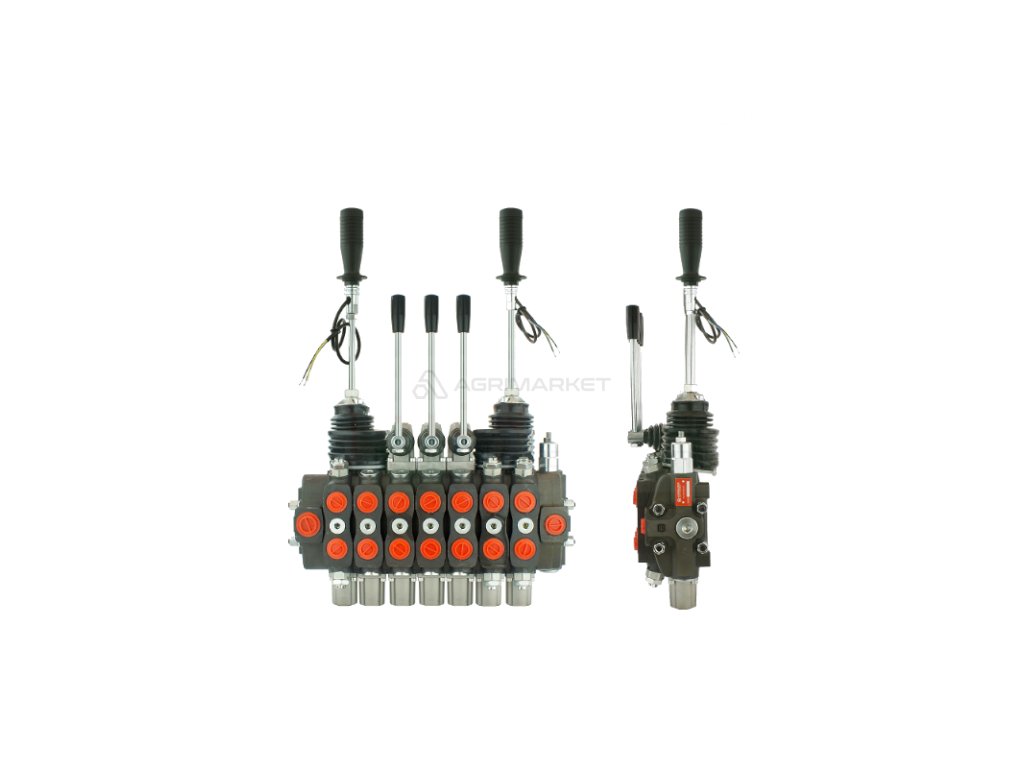

Hydraulický rozdělovač pro lesnické stroje

Výroba:

Originální produkt značky Hydrolider, symbol: 81.10.56.072.2.1

Technická data:

• Počet pracovních sekcí: 7
• Maximální průtok oleje: 90L/min
• Nastavení hlavního bezpečnostního ventilu: 20 MPa
• Počet elektrických tlačítek v joystickech: 1 + 1
• Přetížení/rázové ventily: 1, 2, 7
• Napájení čerpadla (P) a výstup sekce: vnitřní závit BSP 1/2"
• Zpět do nádrže (T): vnitřní závit BSP 3/4"

Uplatnění:

• Doporučeno pro ovládání: lesní stroj, lesní přívěs, jeřáb, zemědělský, stavební a ovocný sad.
• Používá se mimo jiné ve strojích výrobců: Waryński, Hydro-Fast, More Maskiner, Palms, BMF, Kellfri

Struktura:

Systém poskytuje individuální ovládání každé sekce, její regulaci,
výměnu, regeneraci nebo opravu bez nutnosti výměny celého hydraulického rozdělovače.

Levá a pravá páka joysticku s jedním tlačítkem umístěným v horní části rukojeti.

Práce a princip činnosti:

Hydraulický rozdělovač s otevřeným diagramem, pokud není ovládán žádný úsek, olej volně proudí přes rozdělovač do zpětného kanálu (T).

Všechny páky a joysticky jsou namontovány na pružině a automaticky se vracejí do střední polohy.

Všechny sekce jsou přizpůsobeny k ovládání obousměrných nebo jednosměrných hydraulických válců a motorů v jednom nebo dvou směrech.

Sekce 1, 2 a 7 chráněné přetěžovacími ventily jsou určeny k ovládání výložníků jeřábů, rotátorů, chapadel a dalších zařízení, kde je vyžadována regulace tlaku a hmotnosti nákladu.
