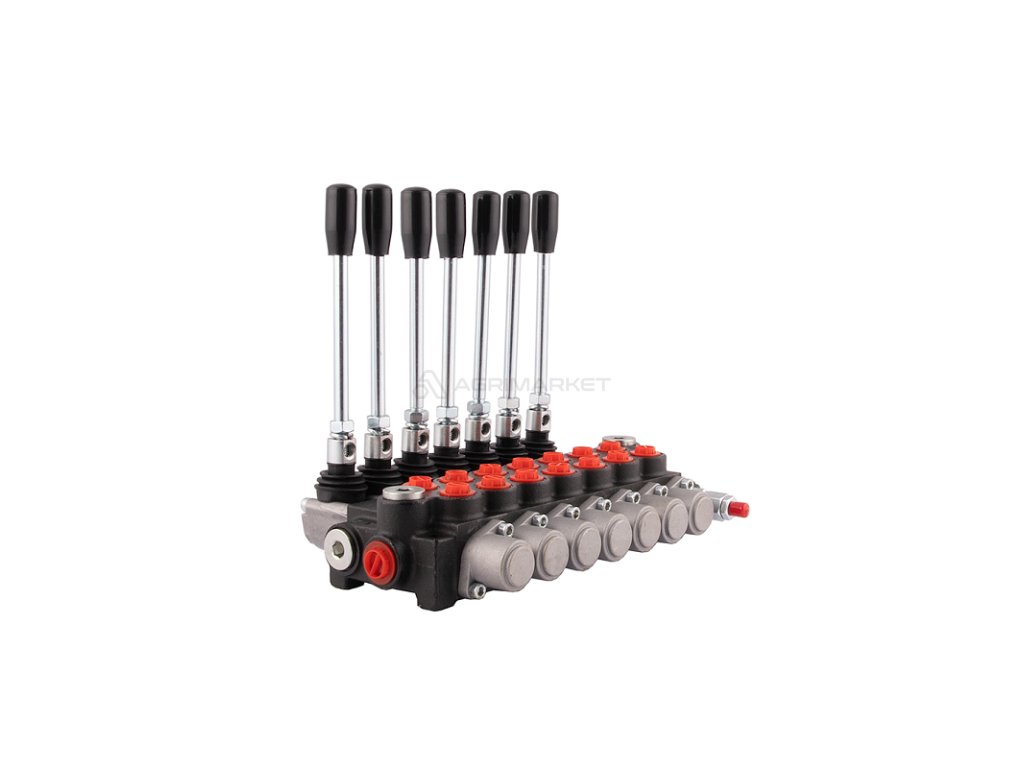

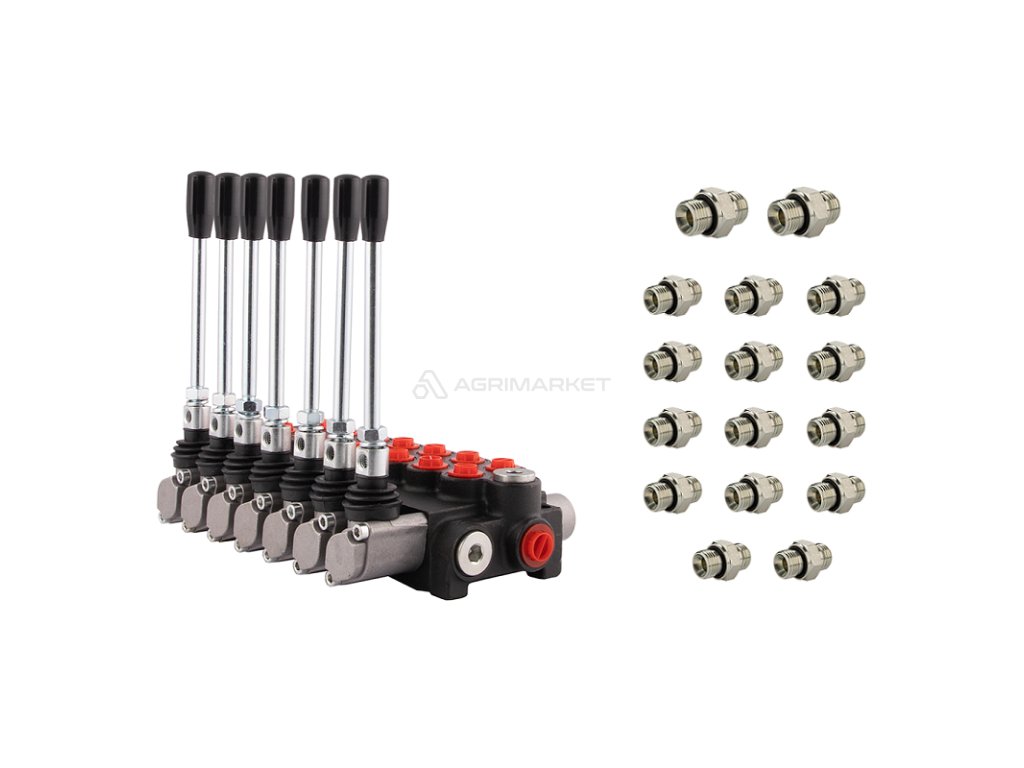

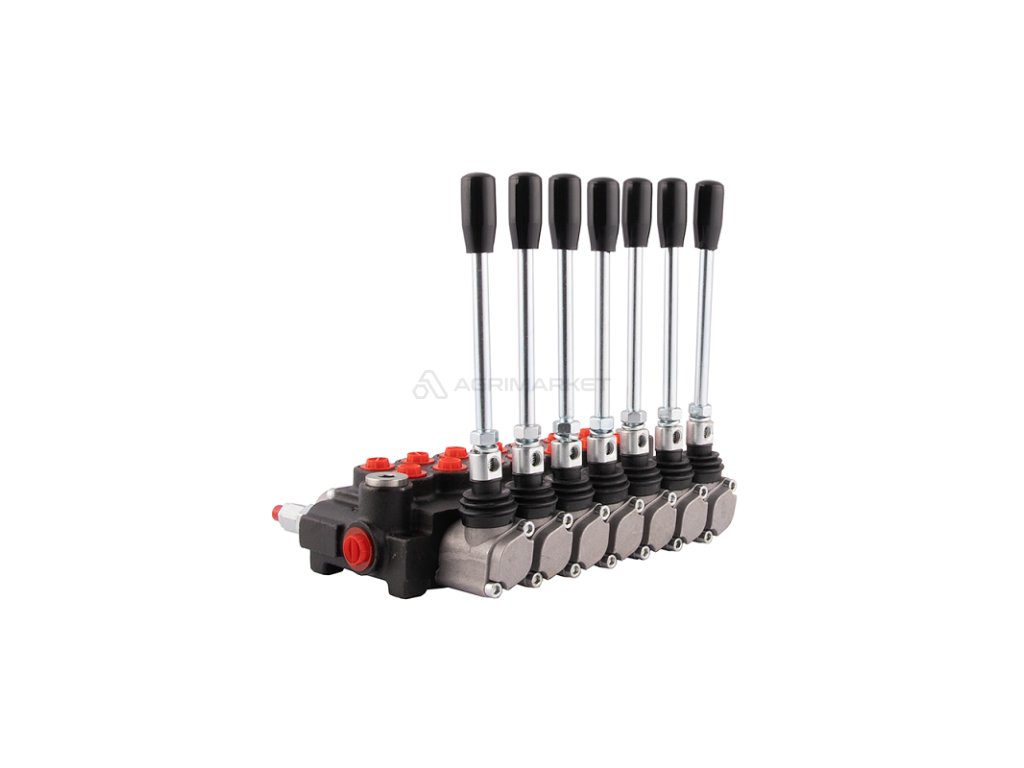

7-sekční hydraulický rozvaděč 30 l/min P40 s přípojkami 18/16 Hydrolider

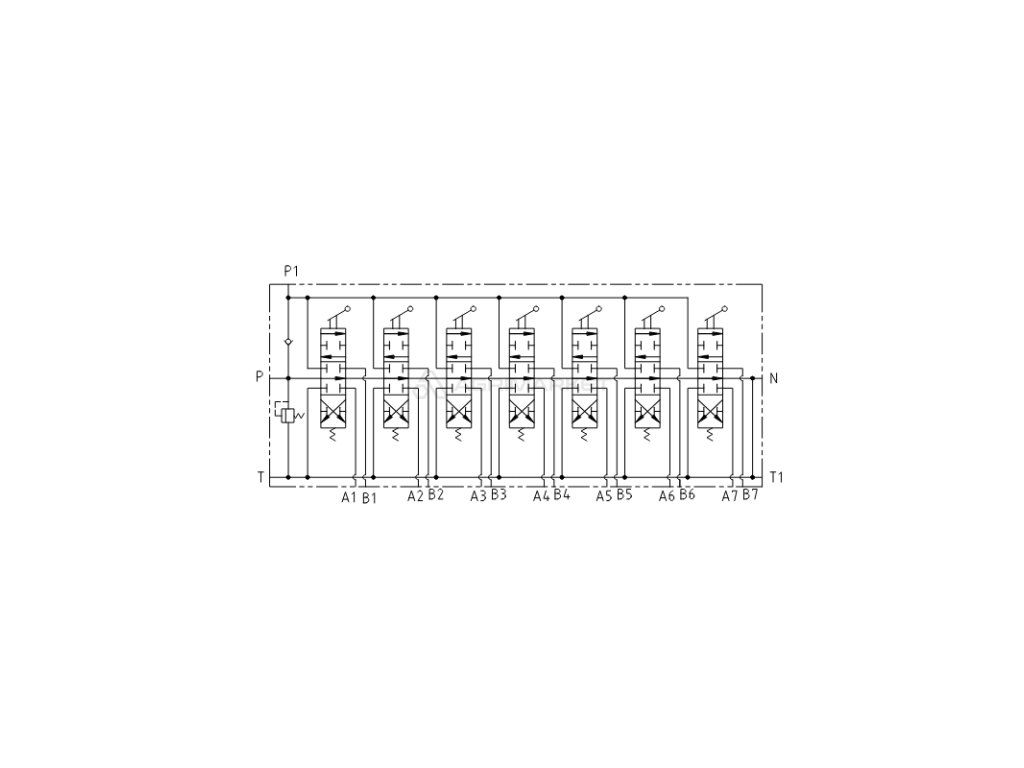

Určeno pro ovládání jednostranného nebo oboustranného válce. Má tlakový výstup N potřebný pro sériové připojení nebo pro instalaci rozdělovače jako dalšího do stávajícího systému.

Rozvaděč je určen pro různé typy strojů jako jsou: zemědělské stroje, traktory, postřikovače, tourery, kyklopy, nakladače HDS, stavební stroje, nakladače, bagry, zametače, průmyslové stroje a další hydraulicky ovládaná zařízení.

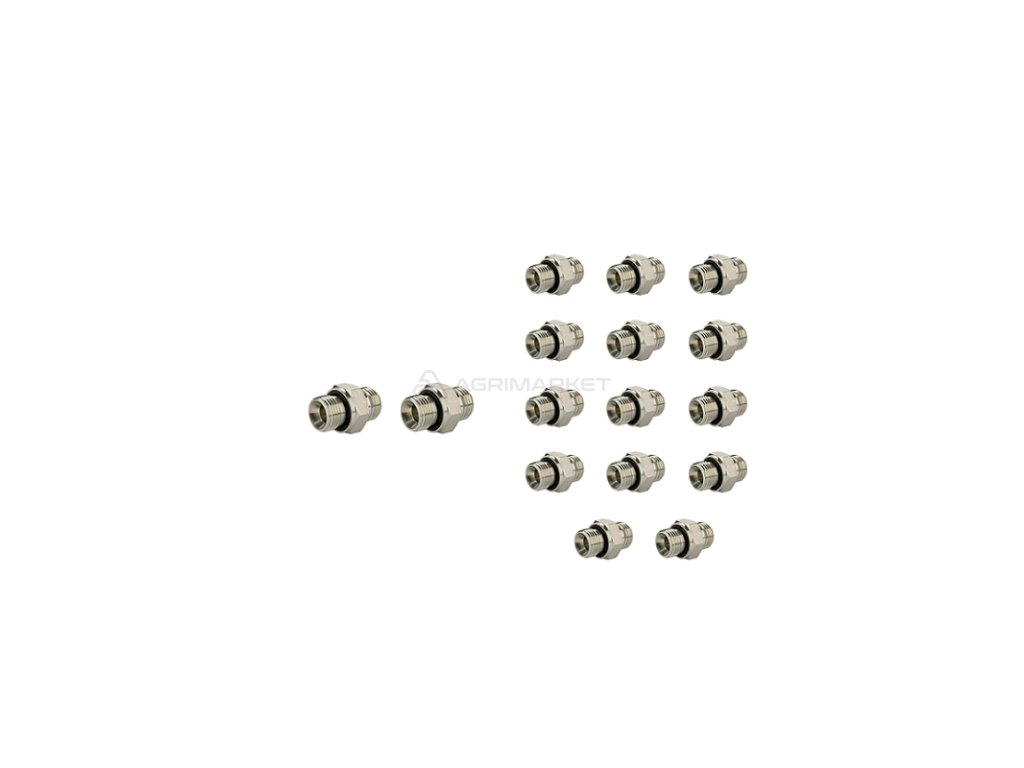

Všechny spoje nabízené v sadě mají těsnění NBR, které zajišťuje těsné spojení s rozdělovačem. Na straně hydraulického vedení mají přípojky 24° hrdlo přizpůsobené hadicím s koncovkami DKOL, DKOL-90, DKOL-45 s typickým upínacím kuželem 24°. Spojení s hadicemi nevyžaduje dodatečné těsnění.

• Výstupní závit [P]: M18x1,5
• Výstupní závit na zpátečce [T]: M18x1,5
• Výstupní závit na sekci [A/B]: M16x1,5

• Třípolohová páka (1 - 0 - 2), odpružená, což znamená, že se sama vrací do svislé polohy.
• Neutrální poloha 0 (páka nastavena svisle), pístnice válce stojí - olej jde do přepadu.

• Pracovní poloha 1 (páka nastavená v přední diagonální poloze), pístnice válce se vysune.

• Pracovní poloha 2 (páka nastavená šikmo dozadu) - pístnice válce se zasouvá.

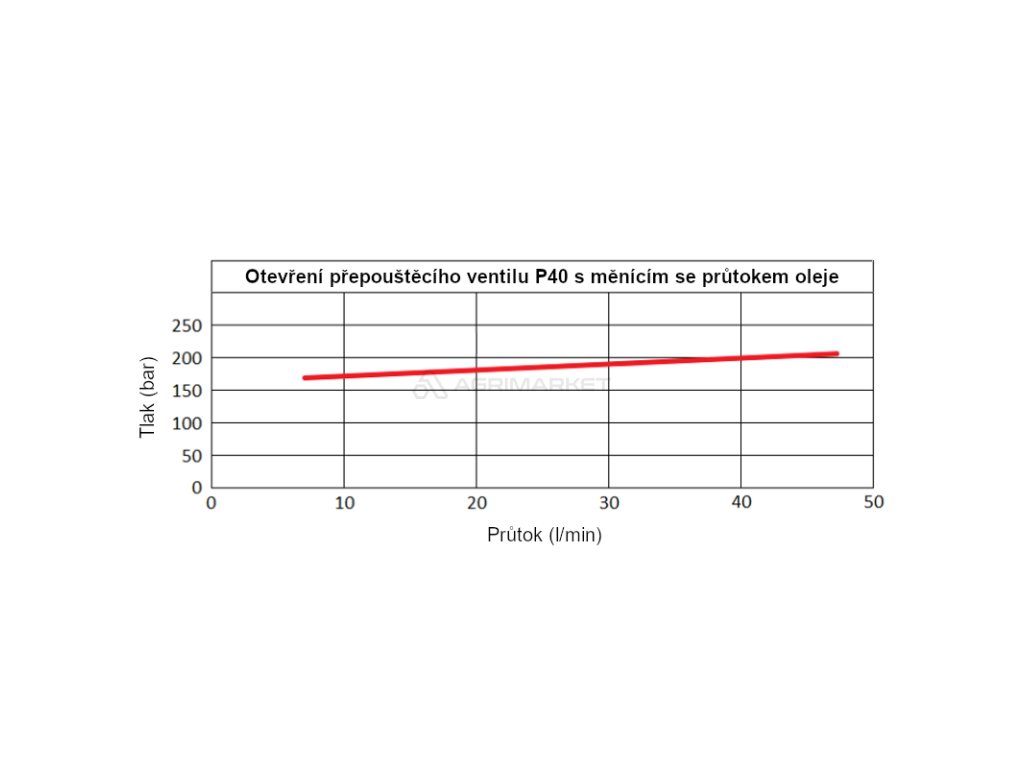

Přepouštěcí ventil:

Otevírací tlak přepouštěcího ventilu se zvyšuje úměrně s rostoucím průtokem:

• 170 bar při 10 l/min
• 180 bar při 20 l/min
• 190 bar při 30 l/min

Sady pro přesné měření tlaku naleznete v sekci Manometry - měřicí sady. Před spuštěním se doporučuje zkontrolovat a nastavit vhodný tlak. Možnost samočinného nastavení, změna plné otáčky o 30 bar.
